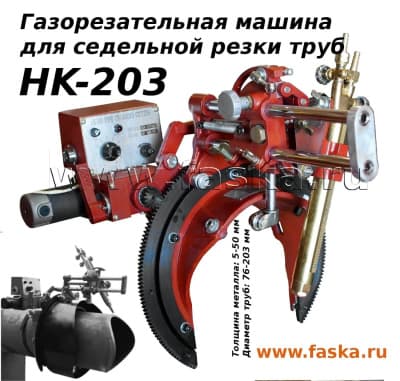

Седельная машина для резки труб HK-203 применяется для профилирования торцов труб с внешним диаметром от 76 мм до 203 мм при изготовлении патрубков, тройников, трубных соединений типа XYZ. Формирование профиля торца трубы выполняется с помощью газокислородного резака, который перемещается вокруг трубы с упором на профилирующий шаблон, определяющий форму профиля трубы. Возможность установки резака под углом до ±45 градусов позволяет выполнять одновременное снятие фаски под сварку с толщиной резки до 50 мм.

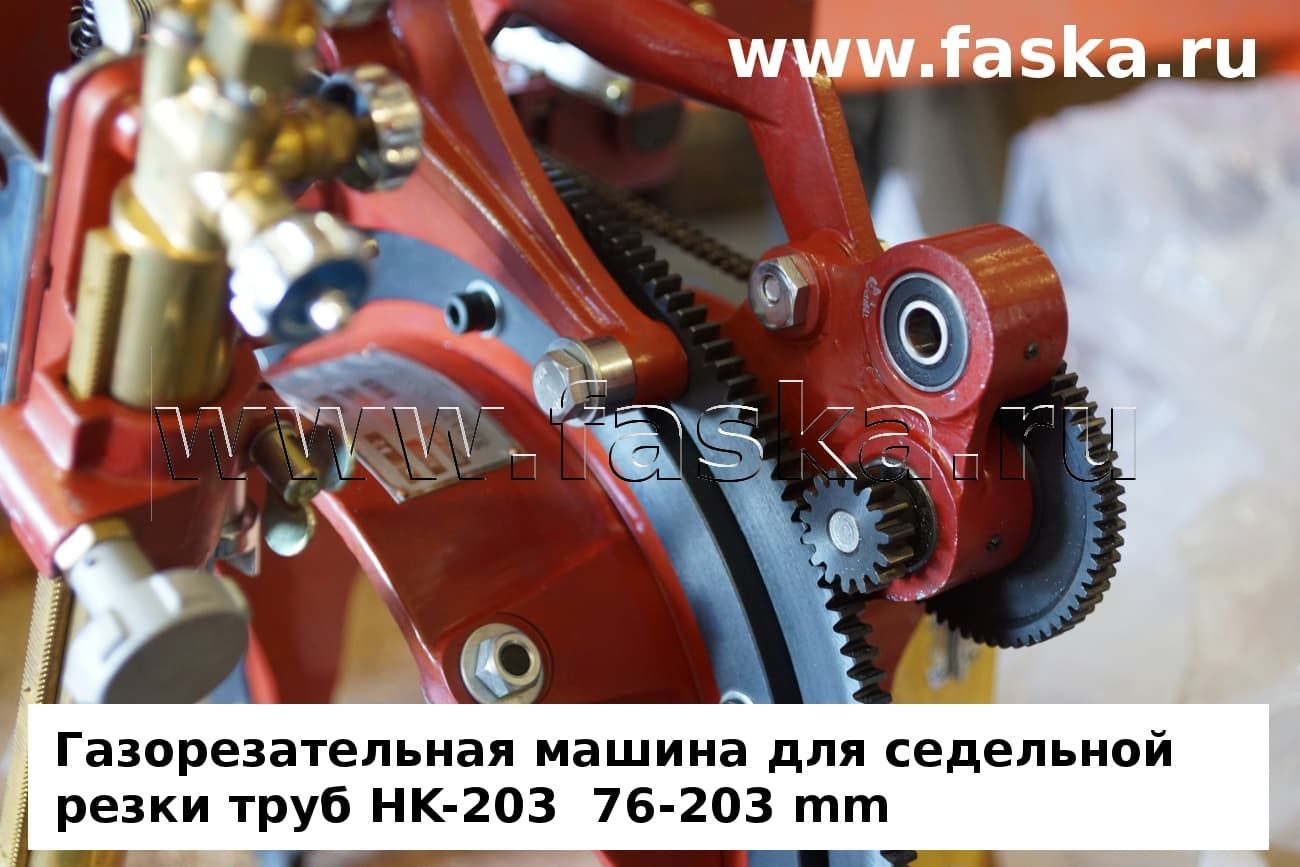

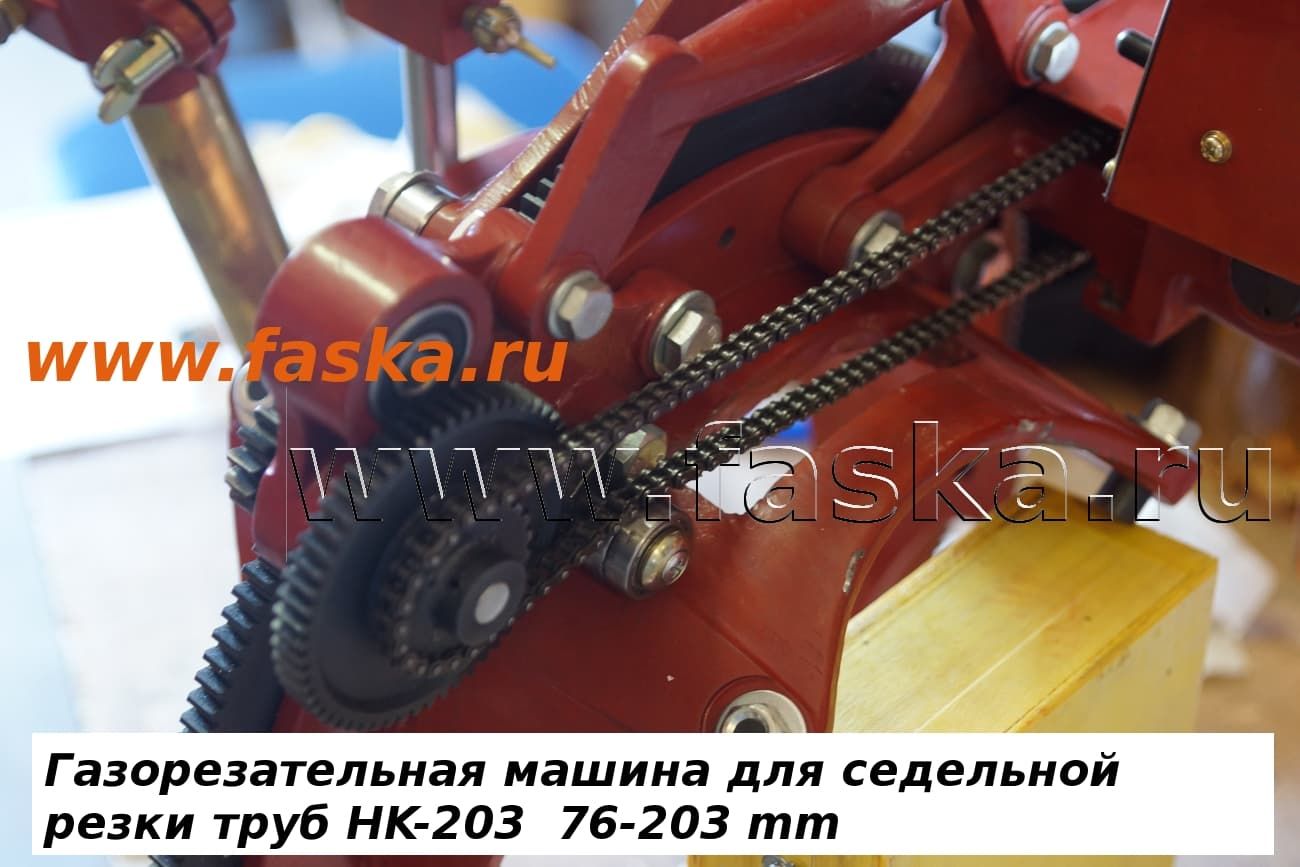

Машина HK-203 устанавливается на трубу с помощью жесткого бандажа, который фиксируется прижимными винтами. Резак машины установлен на опорной шестерне, которая вращается вокруг трубы. Вращение шестерни осуществляется асинхронным электродвигателем через зубчатую передачу. Профилирующий шаблон устанавливается на бандажном кольце и может вращаться вокруг трубы, для установки необходимого положения профиля. После установки, шаблон фиксируется винтами к бандажу. Возможно использование шаблонов с различной глубиной и формой профиля.

Важно знать, что специальные шаблоны для фигурной резки края трубы для седельной машины HK-203 изготавливаются заказчиком под свои типоразмеры труб собственными силами.

Характеристики

Модель	HK-203
Диаметр труб, мм	76 - 203
Напряжение	220 В
Тип термической резки	Машины газорезательные для труб
Скорость резки	0,14-2,5 об/мин
Рабочий газ	ацетилен/пропан
Угол снятия фаски, °	0-45
Габариты (ДхШхВ), мм	560 х 505 х 485
Вес, кг	29
